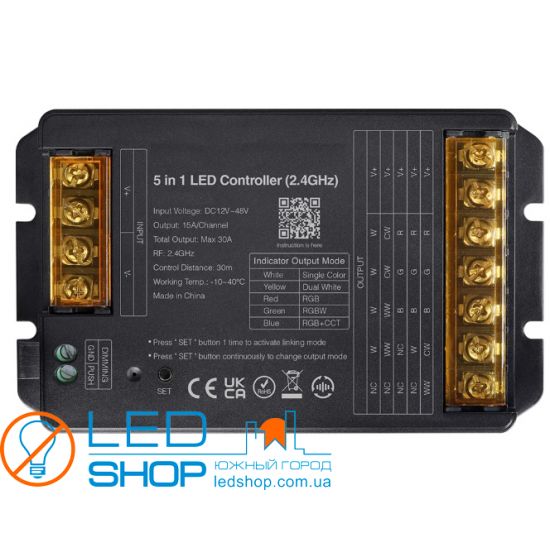

Приемник-контролер Touch MC 4FR-Res

Приемник-контролер Touch MC 4FR-Res (5 в 1) совместим с дистанционными пультами серии Touch от TM”VERSO”, в том числе пультами-диммирами для одно и двухцветных решений.

Главное отличие этого приемника-контроллера – это универсальность (5 в 1), может быть использован как для управления RGB светодиодной ленты, так и RGBW или Multicolor (5 цветов), а так же Моноцветная и Двухцветная CCT (обычно  это теплый белый+холодный белый). Нужный режим выбирается при монтаже с помощью кнопки на корпусе, идентифицируется цветом свечения светодиода на корпусе приемника.

Второе достоинство это возможность подключения достаточно высоких нагрузок: до 15Ампер на  один канал и суммарно до 30Ампер.

- Корпус выполнен из прочного пластика
- Функция ретрансляции и синхронизации сигнала
- Подключение питания клеммное.

- Доступна функция PUSH- проводное управление с помощью кнопки типа «Звонок» TOUCH-PS1.

Применение:
Используется для контроля светодиодных лент, модулей, линеек, прожекторов. Питание от блоков питания 12-24VDC, усиление сигнала с помощью усилителя сигнала AM-6, AM-7, AM-8, Amd-3.

Преимущества модели Touch MC 4FR -res:

- Компактные размеры
- универсальность - работают с большим диапазоном дистанционных пультов серии Touch от ТМ VERSO.
- Возможность изменения частоты ШИМ (16KHz/250Hz)
-Возможность выбора набора программ (два набора по 9 программ)
- ретрансляция и синхронизация сигнала - это необходимо в случае, когда приемники располагаются на большой площади или протяжении (фасады, улицы, длинные коридоры, большие залы и помещения...)

- режим disturb(предустановлен): в случае выключенного свечения при пропадании питания и восстановлении питания – свет не включится. (Но включится при повторном пропадании и появлении питания.)

* Сопряжение с пультом(Link) осуществляется по следующему алгоритму:

1. а)Отключить питание более чем на 10сек, а затем подать питание.

Либо б) коротко нажать кнопку SET на корпусе приемника.

2. Нажать кнопку включения соответствующего канала на пульте 3 раза коротко в течение 3х секунд.

3. В подтверждение сопряжения светодиодная лента подключенная к приемнику должна засветиться плавно 3 раза, это означает успешное сопряжение.

** Отвязка  пульта(UnLink) осуществляется по следующему алгоритму:

1. а)Отключить питание более чем на 10сек, а затем подать питание.

Либо б) коротко нажать кнопку SET на корпусе приемника.

2. Нажать кнопку включения соответствующего канала на пульте 5 раза коротко в течение 3х секунд.

3. В подтверждение отвязки светодиодная лента подключенная к приемнику должна засветиться коротко 10 раз, это означает успешную отвязку.

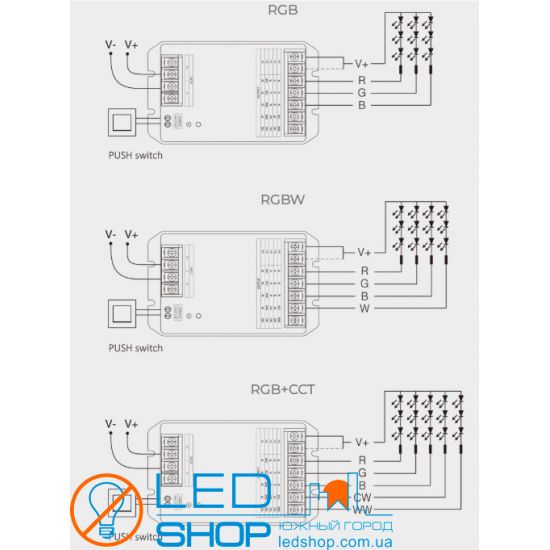

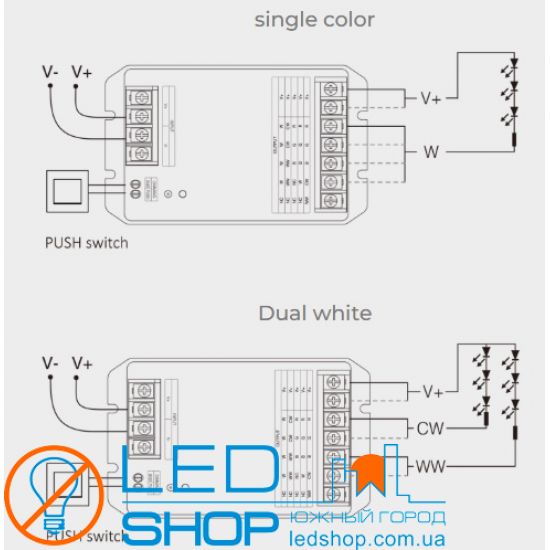

- Выбор режима от 1 до 5 каналов управления. Для моноцветной , двухцветной, RGB, RGBW и Мультицветной MC (RGB+CCT) светодиодной ленты.

  Выбор одного из пяти режимов выходного сигнала на приемнике осуществляется с помощью кнопки SET на корпусе:

- длинное нажатие – вход в режим изменений. Затем в течение 3 сек нужно выбрать нужный выходной режим короткими нажатиями, идентификация режима осуществляется цветом свечения индикаторного диода на корпусе приемника.

- Режим Одного цвета – индикатор белый.

- Режим Двух цветов (ССТ) – индикатор желтый.

- Режим RGB ленты – индикатор красный.

- Режим RGBW ленты – индикатор зеленый.

- Режим Multicolor(MC) ленты – индикатор синий.

- Выбор режима от 1 до 5 каналов управления. Для моноцветной , двухцветной, RGB, RGBW и Мультицветной MC (RGB+CCT) светодиодной ленты.
